一个交换机能带几台网络摄像头?
添加时间:2018-09-09 18:16:54
来源:
经常有朋友会有这样的疑惑,一个交换机究竟能支持多少个网络监控摄像头?千兆交换机一般接200万网络摄像机能接几个?24个网络头,用一台24口百兆交换机行不行?这样的问题。下面就这类问题做一些简单的分析!

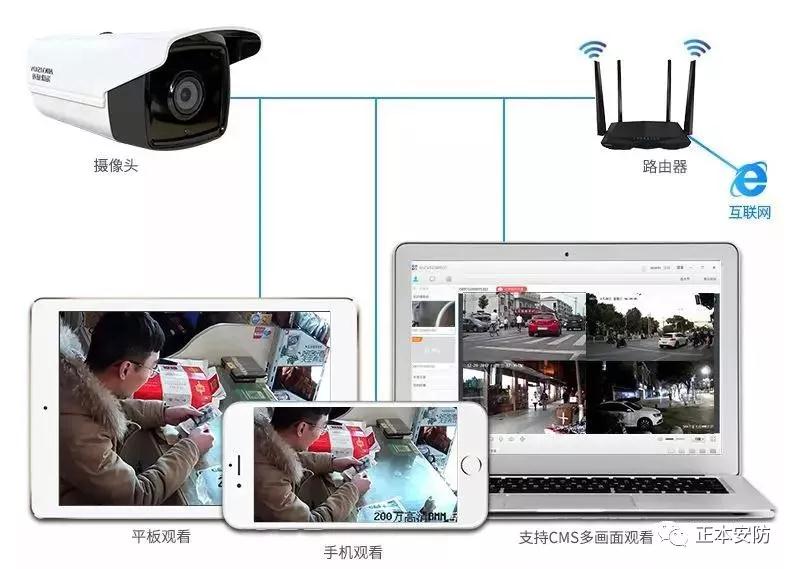

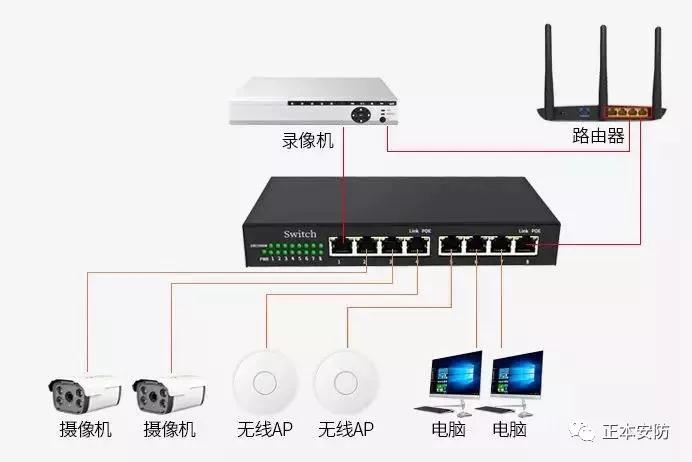

根据摄像机的码流和数量来选择 1、摄像机码流 2、摄像机的数量 要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的 60~70% ,所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。 举例: 根据你使用的网络摄像机的品牌看单台码流,再去估算一台交换机能接多少台摄像机。 比如 : ①130 万:960p摄像机单台码流通常 4M,用百兆交换机,那么就可以接15台(15×4=60M);用千兆交换机,可以接 150(150×4=600M) 。 ②200 万: 1080P 摄像机单台码流通常 8M,用百兆交换机,可以接 7 台( 7×8=56M); 用千兆交换机,可以接 75 台(75×8=600M) 这些都是以主流的 H.264 摄像头為例给大家讲解的,H.265 减半就可以了。 从网络拓扑结构上来讲,一个局域网通常是两到三层结构。接摄像机那端為接入层,一般用百兆交换机就够了,除非你在一个交换机上接了很多个摄像机。 汇集层、核心层则要按该交换机汇聚了多少路图像来计算。 计算方法如下:如果接 960P 的网络摄像机,一般 15 路图像以内,用百兆交换机;超过 15 路则用千兆交换机;如果接 1080P 的网络摄像机,一般 8 路图像以内,用百兆交换机,超过 8 路则用千兆交换机。
交换机的选择要求 接入层交换机的选择 条件 1: 摄像机码流:4Mbps,20 个摄像机就是 20*4=80Mbps。 也就是说,接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求,考虑到交换机实际传输速率(通常為标称值的 50%,100M 的也就 50 M 左右,),所以接入层交换机应选用具有 1000M 上传口的交换机。 条件 2: 交换机的背板带宽,如选择 24 口交换机,自带二个 1000M 口,总共 26 口,则接入层的交换机背板带宽要求為:(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。 条件 3: 包转发率:一个 1000M 口的包转发率為 1.488Mpps/s, 则接入层的交换机交换速率為: (24*100M/1000M+2)*1.488=6.55Mpps。 根据以上条件得出: 当有 20 路 720P 摄像机接入一个交换机时,此交换机至少必须具有 1 个 1000M 上传口、20 个以上的 100M 接入端口才能满足需求。 汇聚层交换机的选择 假如总共有5个交换机接入,每个交换机有20摄像机,码流為4M,那么汇聚层的流量為:4Mbps*20 *5=400Mbps,那么汇聚层的上传端口必须是 1000M 以上的。 如果5个IPC接入一个交换机,一般情况下需使用一个8口交换机,那么这个8口交换机是否满足要求?可以看如下三个方面: 背板带宽:端口数*端口速度*2=背板带宽 ,即 8*100*2=1.6Gbps。 包交换率:端口数*端口速度/1000*1.488Mpps=包交换率,即8*100/1000*1.488=1.20Mpps。 有些交换机的包交换率有时计算出不能达到此要求,那么就是非線速交换机,当进行大容量数量吞吐时,易造成延时。 级联口带宽:IPC的码流*数量=上传口的最小带宽,即4.*5=20Mbps。通常情况下,当IPC带宽超过45Mbps时,建议使用1000M级联口。
