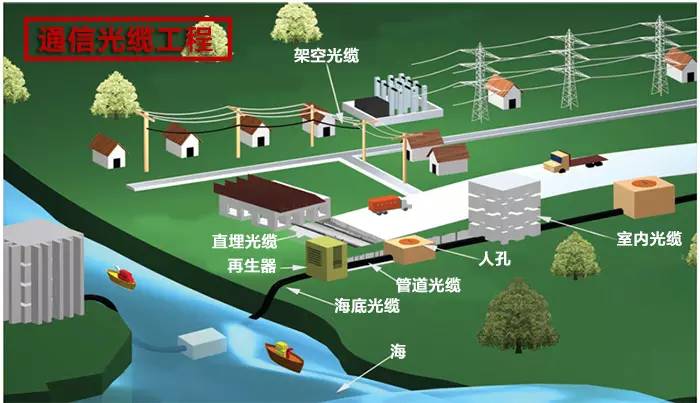

通信光缆工程主要分為架空光缆工程、直埋光缆工程、管道光缆工程、水線光缆工程和海底光缆工程。

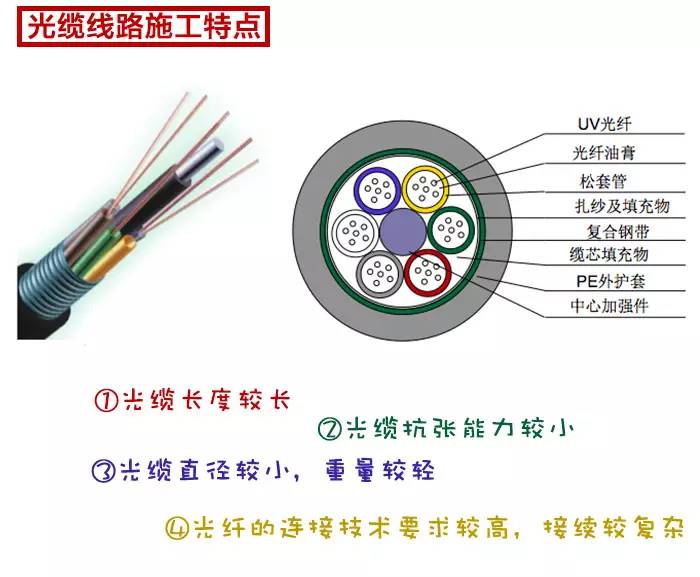

光缆長度较長

一般光缆的标准制造長度為2km，光缆敷设时，不要随意切断光缆，增加光缆接头。

光缆抗张能力较小

当光纤承受的拉力超过它的抗拉极限时，就会断裂。光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。一般光缆的抗张力為100～300kg。

光缆直径较小，重量较轻

光纤的连接技术要求较高，接续较复杂

光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。因而，在连接时需用的机具就较為复杂，而且技术要求比较高 。

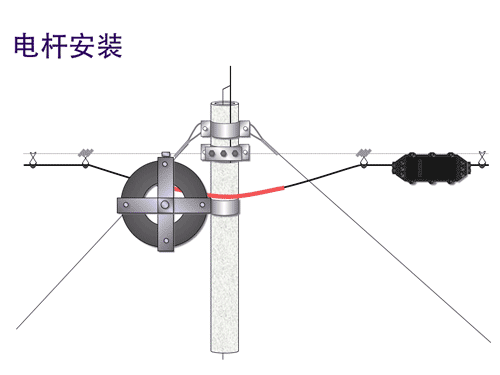

電杆安装

▼

施工工序

▼

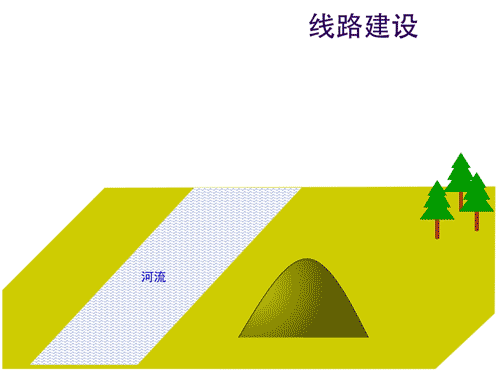

線路建设

▼

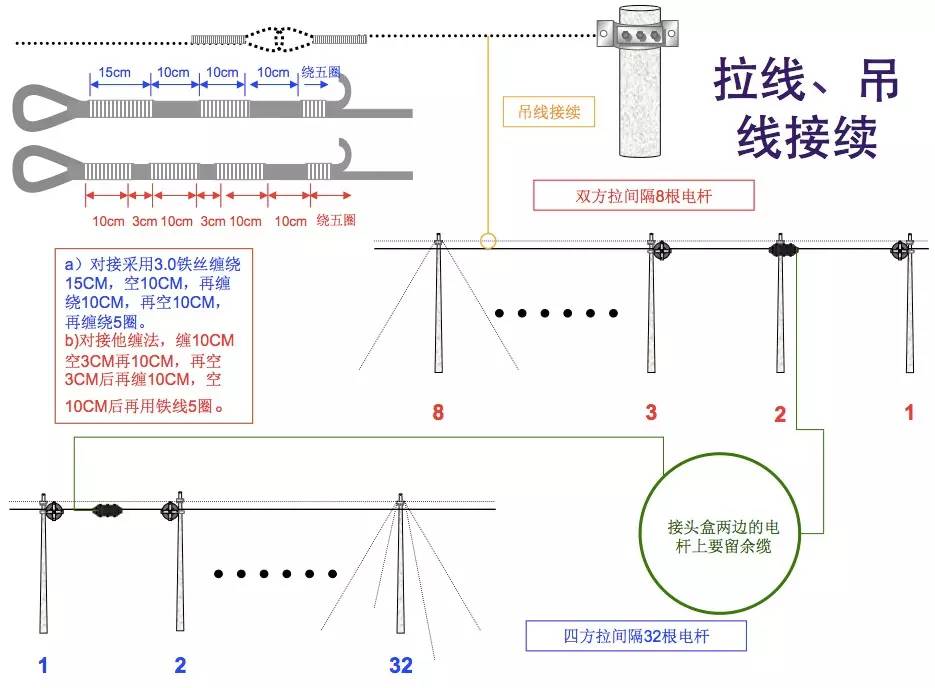

拉線、吊線接续

▼

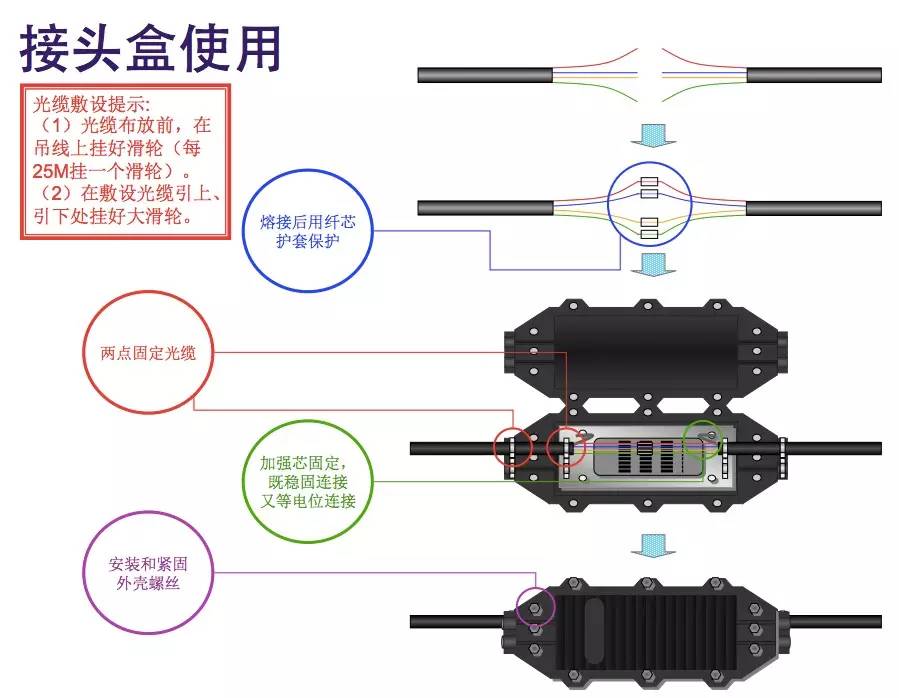

接头盒使用

▼

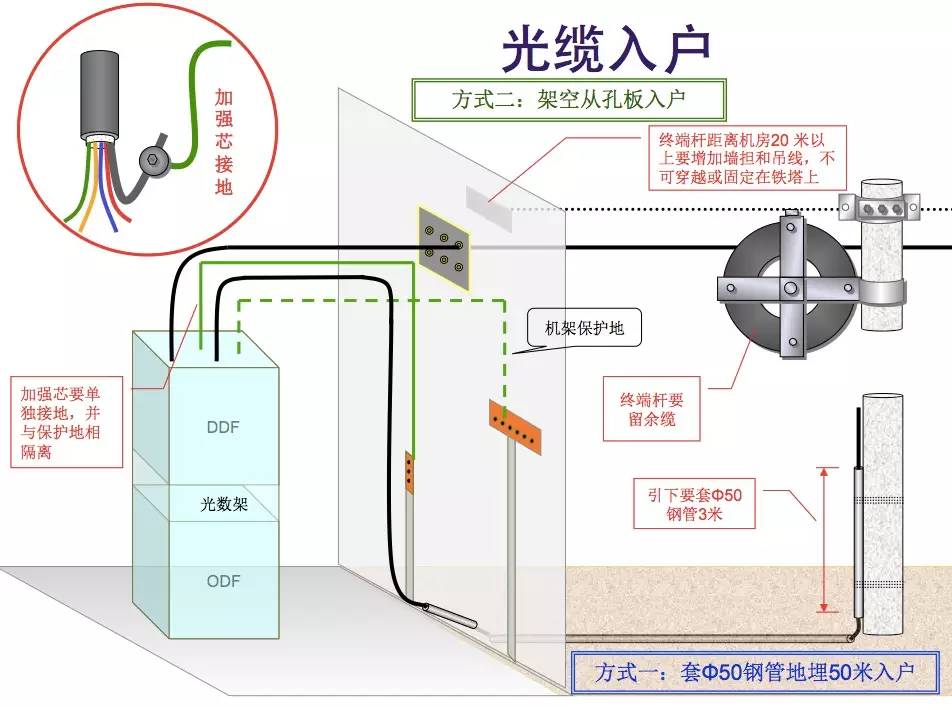

光缆入户

▼

根据材料管道可分為:

混凝土管

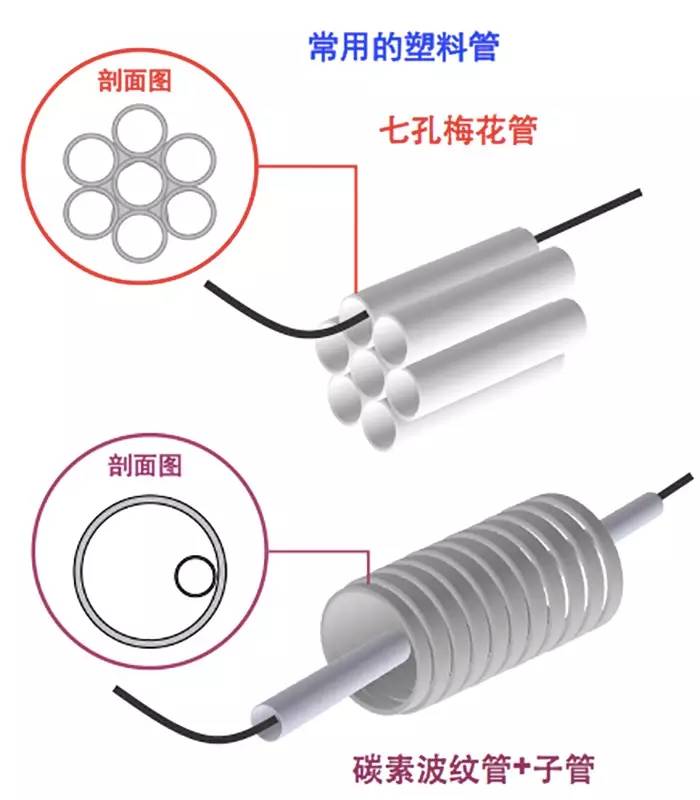

塑料管

钢管

铸铁管

石棉水泥管

陶管

......

较多采用用塑料管

塑料管特点：

质量轻 管壁光滑 接续简单 水密性好 耐腐蚀性好 绝缘性能好 运输方便 耐寒性较差 热稳定性差 价格较高

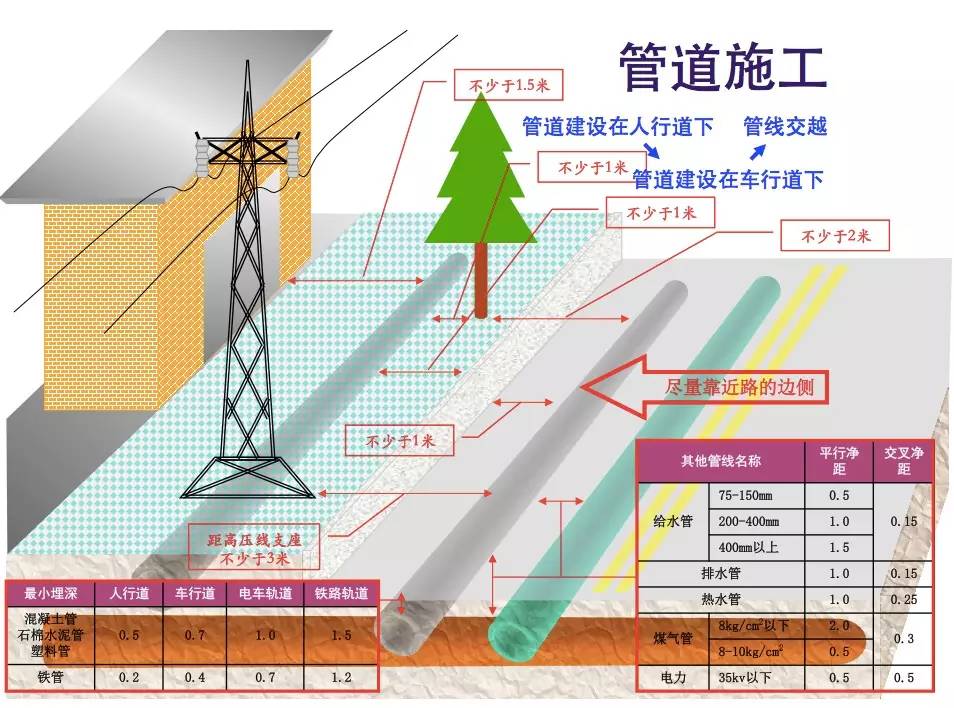

管道施工

▼

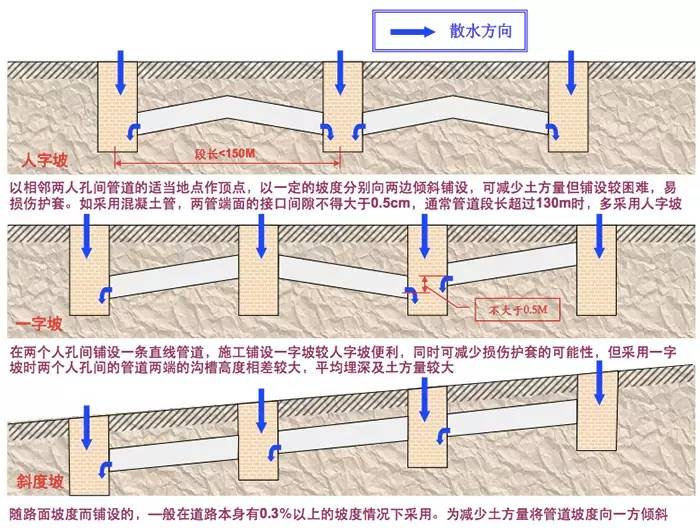

管道坡度

▼

人手孔

▼

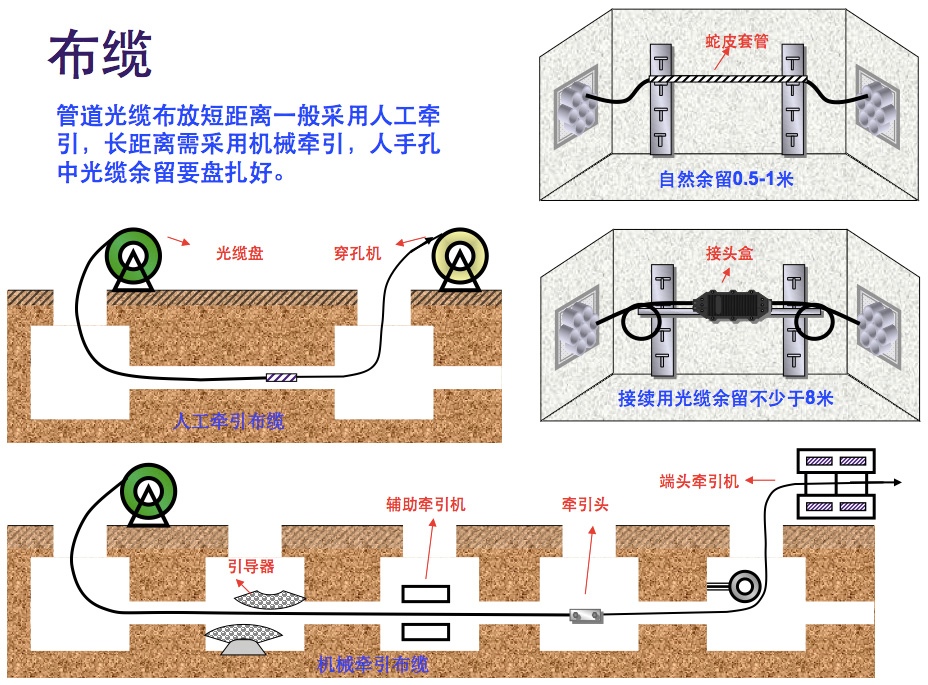

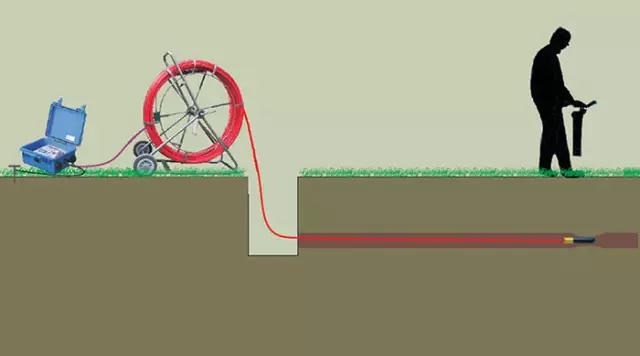

布缆

▼

管道光缆

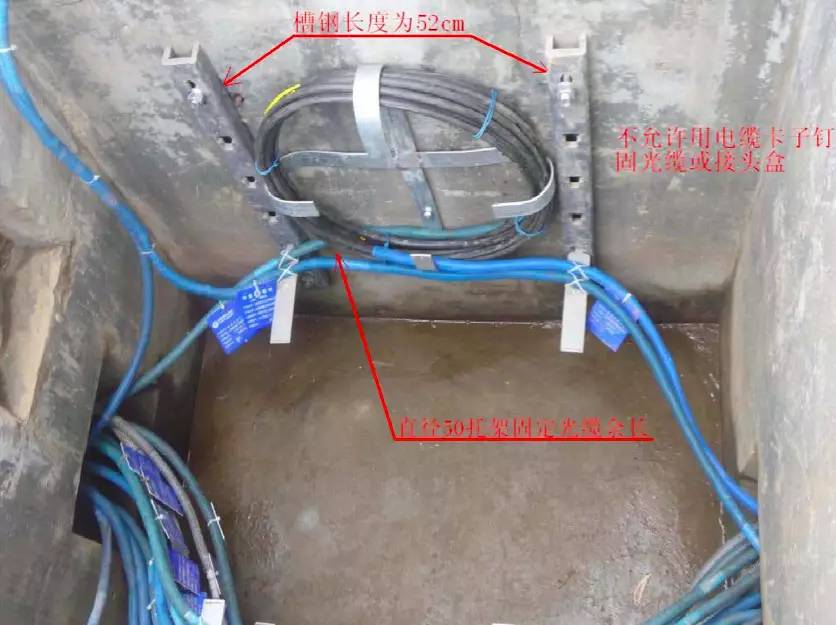

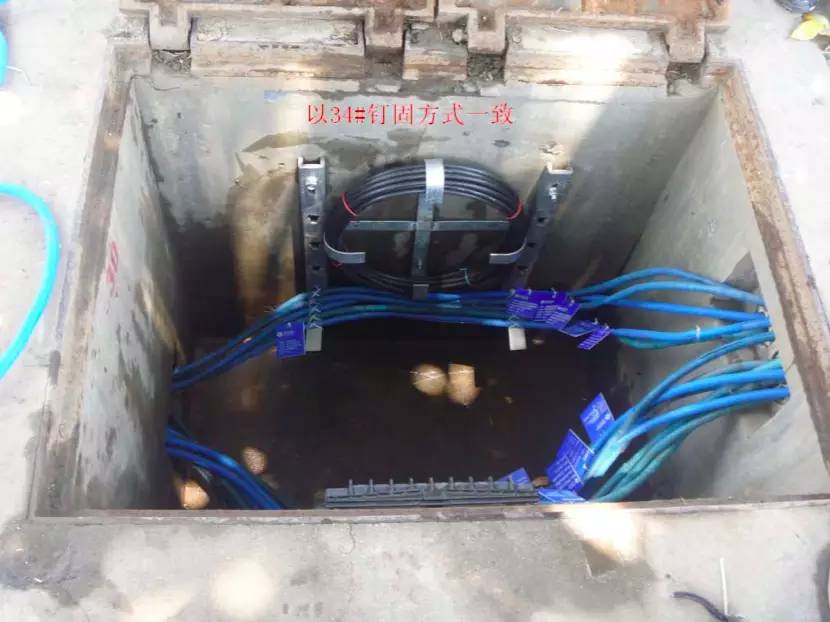

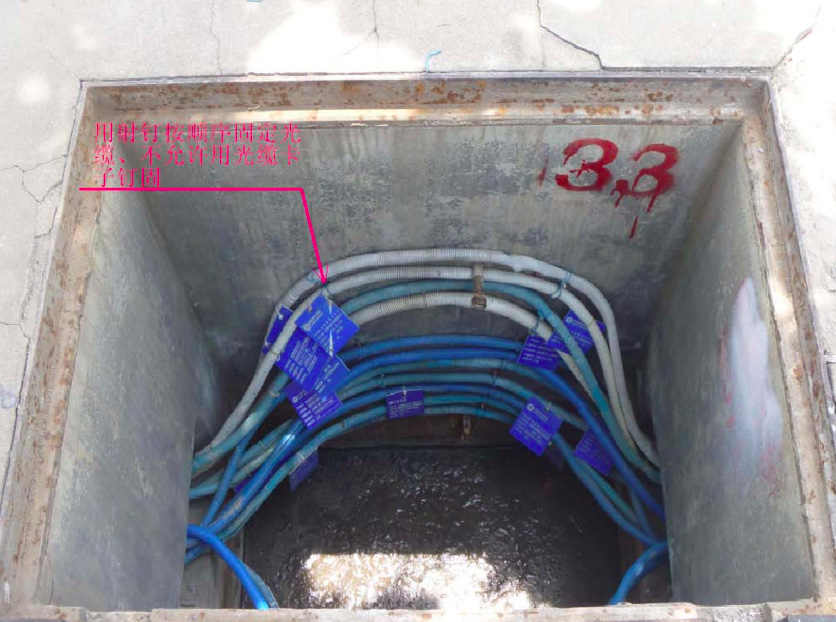

①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象

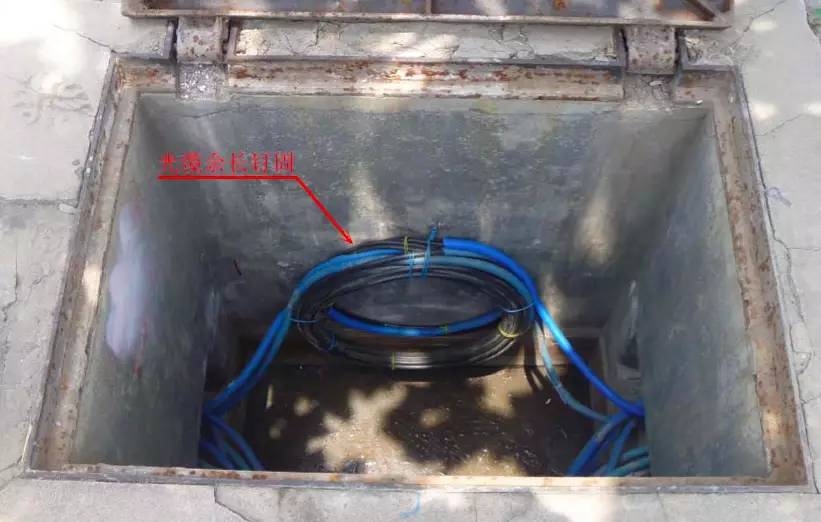

②光缆一般在基站引上井内预留15米，如果引上井已有较多旧光缆预留，则本次的预留光缆往前一个手井进行预留；直線段每隔500米左右预留15米；接头井预留15米；線路经过大桥或下水道增加一处预留15米；对预留的光缆按规定使用扎線进行绑扎固定

③手孔内，在光缆出喇叭口约35CM左右各挂一块光缆标识牌；光缆预留处、接头处亦需各挂一块光缆标识牌

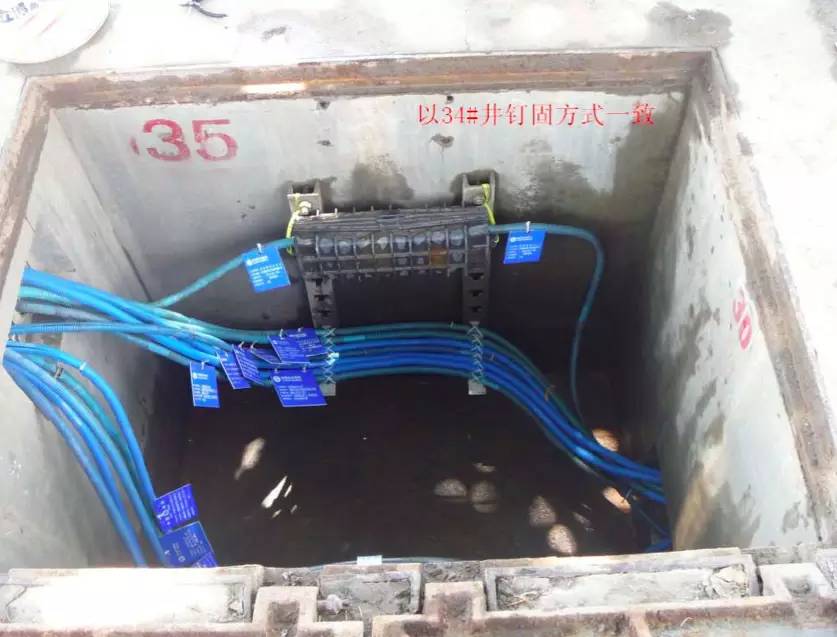

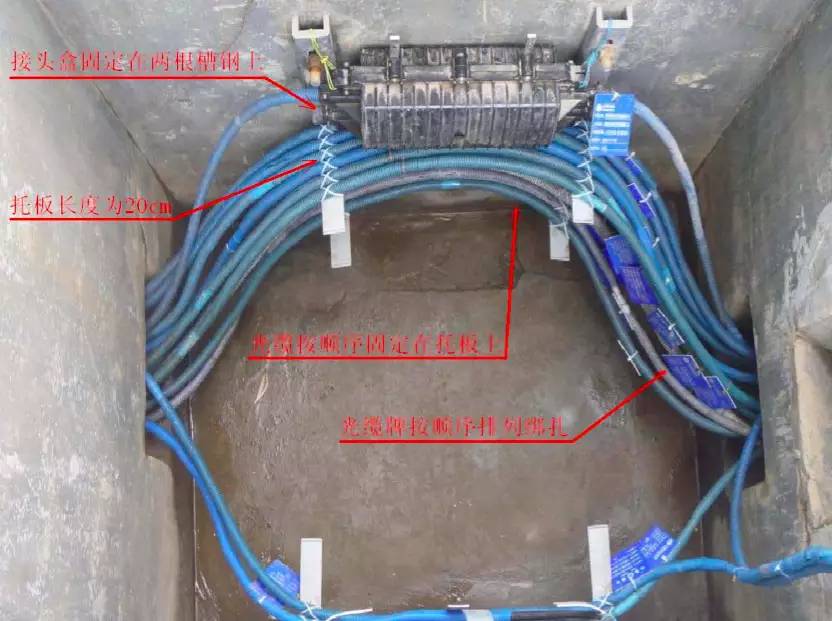

④管道光缆接头盒在人（手）孔内，离井口20-30公分左右的位置，接续盘面与地面水平；接头盒用膨胀螺栓固定；光缆预留圈固定在井壁一边上；接头盒安装及余缆盘留位置不应影响人孔中其他光缆接头的布放

⑤在光缆出子管孔15cm的長度内，不允许出现弯曲的情况

⑥子管敷设要按各地市要求采用三色或四色满容量敷设，多根子管按颜色顺序排列全路径一致，子管在井内出孔（PVC大管孔）不超出10厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽

⑦对敷设光缆穿过铁路、公路、河流、沟渠、地下其它管線等障碍物时要作出具體的位置标示或采取有效的保护措施，人井位置要安全

⑧核对管道路由走向及長度是否与图纸相符

⑨验收时发现有人井、井圈损坏，井盖丢失、标桩不齐等附属设施不足等问题，要在验收报告或会议中提出，并制定整改计划。

90*120直通手井

60*90直通手井

架空光缆

①核对杆路走向、電杆拉線（撑杆）埋设位置、杆高杆距、拉線程式、光缆接头位置、余留光缆位置、杆路总長度等与工程设计是否相符

②经電杆处光缆必须有一定弯度（并且套软管保护——视设计而定），角杆位置光缆必须套塑料软管保护

③架空引上引下处要绑扎牢固，并用钢管（要求2.5米以上）作保护

④架空光缆与電力線交叉、平行（没达到规范的要求隔距）的地方必须用三線交叉保护套管作绝缘保护

⑤架空光缆跨过車辆通过的路口，必须保证过路高度达到7米以上，并在吊線上悬挂注意安全的标识或标志牌；近路電杆、拉線影响線路及交通安全，要做反光标识处理，有条件的要砌電杆护墩保护

⑥连同光缆一同建设的杆路要求電杆不得有严重歪斜、走标，杆身不得破裂、露筋

⑦拉線要对角深位置、地锚出土不大于0.5米

⑧挂钩均匀、不走位，吊線垂度符合规范，光缆与吊線无交叉

⑨光缆接头安装牢固，余留绑扎整齐美观，符合设计要求

⑩每隔一条杆或按设计要求在杆上光缆上绑挂标志牌，牌的内容要求与管道光缆的一样，在进出局的500米以内，在每根架空杆上光缆绑挂标志牌

进局光缆：

⑪光缆进出进線室有符合规定的预留（一般规定预留為15米），走線架（槽）上光缆绑扎整齐、安全、美观，无交叉，无悬空，光缆在每层楼内与其它光缆走線分开、转弯、穿墙、进配線架处要挂标志牌，转弯处要用塑料纤维管包扎保护，多条缆線排列布放时，同一点并排挂牌

⑫楼层走線架（槽）及机房走線架上不得有光缆余留

⑬出局的第一个接头盒要断开加强芯的電气连接

⑭光缆途经楼层或间墙处要用防火泥或其它符合设计的材料进行防火防鼠堵塞

成端接头要求

①光缆配線架（ODF）必须安装牢固、整齐，光缆开剥段到熔接盘必须软管保护，光缆纤芯熔接盘摆放稳固，纤芯熔接点在热缩保护管内中心位置，纤芯盘纤整齐无损伤

②光缆交接箱：光缆施工完毕，必须对光交箱的光缆进出口用胶泥等物品进行堵塞；光缆在光交箱内必须用钢箍固定，不能用塑料扎带代替；从光缆开剥端至终端盒部分的光纤用塑料软管过渡连接，走線要合理美观。

③在连接器旁要贴上打印好的光缆名称标签（起始各终点站名及芯数、長度），光纤耦合器卡口要安装整齐、牢固，连接盒内的裸纤要穿小软管到熔接盘并绑扎好。

④光缆接头盒要安装牢固、绑扎整齐，不能有漏水现象；

⑤光缆终端金属加强芯接地要求：ODF架光缆成端处的金属加强芯及金属铠装层必须良好接地。

⑥ODF架内尾纤布放整齐、安全，纤芯编号准确，备用纤芯尾纤连接器要盖好端帽防尘。

传输性能指标

①测试方式：用光源光功率计测试总损耗值，用后向散射仪（OTDR）测试光缆平均损耗、接头损耗等；

②单模光缆全程平均损耗要求：在1550nm波長下平均衰耗為0.25db/km，在1310nm波長下平均衰耗為0.36db/km；

③单模光缆中间接头损耗：散状光缆每纤损耗在0.08db以下，带状每纤损耗在0.1db以下，最大不超过0.15db。

④光缆纤芯成端损耗：每纤芯损耗包括活动耦合器在内应不大于0.5db。

⑤光纤中继段衰减平均值（用光源光功率计测试）必须符合设计规定的指标，光纤后向散射曲線应符合要求（用OTDR打印曲線）。

線路验收标准

①光缆線路埋深达不到标准要求；

②部分線路路由选择不合理，部分路由需要迁移；

③沿桥架挂的線路两边，基本暴露在外，没有防护措施，存在盗割火烧的隐患；

④線路隔距达不到要求，三線交越保护存在安全隐患；

⑤联合管道線路由多家运营商合建，移动線路混合其中，光缆、管道線路零乱；

⑥杆路、管道、光缆的机械、電气性能达不到要求。号杆、标示等规范不统一；

⑦光缆線路过路高度达不到要求。
