你到底有多了解POE交换机技术?

添加时间:2018-09-21 18:11:52

来源:

浏览:

POE (Power Over Ethernet)指的是在现有的以太网Cat.5布線基础架构不作任何改动的情况下,在為一些基于IP的终端(如IP電话机、无線局域网接入点AP、网络摄像机等)传输数据信号的同时,还能為此类设备提供直流供電的技术。

POE技术能在确保现有结构化布線安全的同时保证现有网络的正常运作,最大限度地降低成本。


POE供電原理


了解双绞線传输的朋友,应该知道标准的五类网線有四对双绞線,但是在10M BASE-T和100M BASE-T中只用到其中的两对。IEEE802.3af允许两种用法,应用空闲脚供電时,4、5脚连接為正极,7、8脚连接為负极。

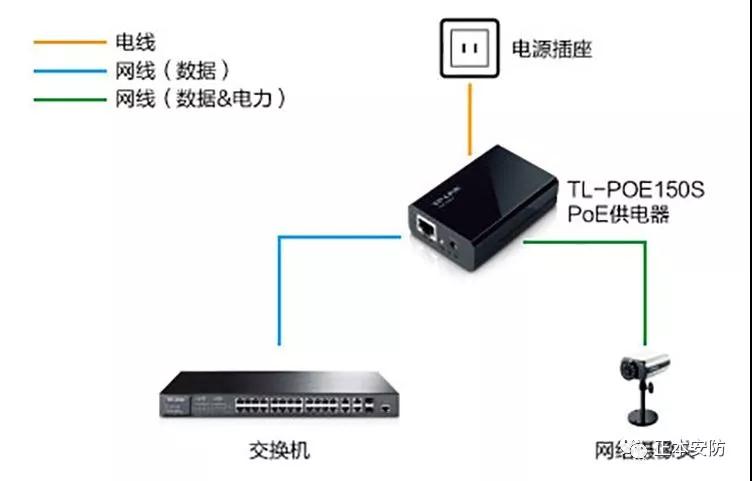

应用数据脚供電时,将DC電源加在传输变压器的中点,不影响数据的传输。在这种方式下線对1、2和線对3、6可以為任意极性。




POE交换机在监控系统的运用中有哪些优势?

1、供電传输达100米,布線方便

PoE交换机采用PoE技术,為网络设备供電的距离可以达到100米,使得布線变得轻而易举。尤其适合应用于百万高清监控系统,不仅能提高工程形象,而且大幅度节约安装成本。

2、安防监控领域,兼容各类网络交换机

PoE交换机兼容网络摄像机,主要表现在两个方面,首先是PoE供電功能。PoE交换机采用的是國际标准IEEE802.3af/at设计,采用业内领先的网線8芯供電末跨法方式(1236和4578線序可同时供電),比同类产品减少网線材质损耗一半以上,末端输送電能更高,驱动距离更遠。完美切合目前常用摄像机的PoE功能设置。

3、多重散热设计,提高稳定性并延長产品寿命

PoE交换机产品较普通交换机而言功耗更大,芯片发热量较大,因此优秀的散热方案是PoE交换机稳定性的重要保障。

4、强大的数据处理能力,确保网络的稳定运行

交换机的背板带宽,是交换机接口处理器/接口卡和数据总線间所能吞吐的最大数据量。它标志了交换机总的数据交换能力,一台交换机的背板带宽越高,所能处理数据的能力就越强,但同时设计成本也会越高。



PoE与传统電力線的比较

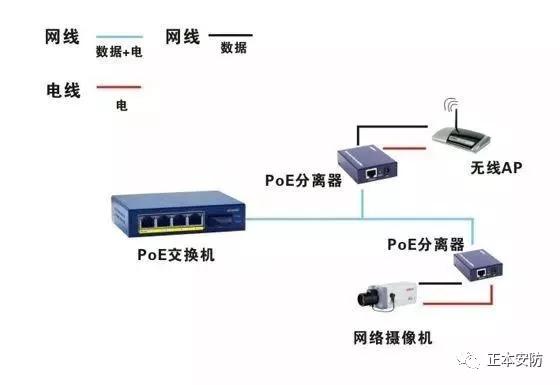

传统的電力線供電虽好,但无法适应现在高速发展的网络监控。随着平安城市的建设,监控摄像头遍布大街小巷,如路口、商场、酒店、超市、學校、KTV等,它们数量庞大,如何给它们供应持续稳定電源,是非常令人头疼的一件事情。这样的情况下,一台PoE交换机就可以搞定。网络监控是通过网線传输数据的,通过PoE交换机可以实现网線同时传输数据和電力,一線两用,不用布線,不用電源插座,也可以给不计其数的摄像头供電。

使用PoE交换机不仅使可以免去電源布線,还具有其他诸多优势,如不受布線限制组网更加灵活、节省人工施工成本、没有强電更加的安全、后期的维护和管理便捷简单、智能供電保证受電设备的安全,更加环保节能等。




如何选择POE交换机


小型监控系统,运用一台或者几台PoE交换机就可以实现稳定供電;中大型监控系统,使用交换机级联,也就是分别选择接入层交换机、汇聚层交换机、核心层交换机。其实无论是哪种规模的网络监控系统,只要PoE交换机选对了,就可以稳定的供電,而且视频流的传输也更顺畅高清。
