综合體商场网络部署系统

1.     概述

1.1 行业背景

我國经济社会的快速发展决定了人们生活水平的提升，商业综合體的出现為满足现代需要求提供了有利的条件，简单的说它是将多个使用功能不同的建筑空间组合而成的建筑群, 可把城市中商业、办公、居住、旅店、展览、餐饮、会议、文娱等城市生活空间的三项以上功能进行组合，形成一个多功能、高效率、复杂而统一的综合體，其合理性在于节约用地、缩短交通距离、提高工作效率、发挥投资效益等。提高现代城市的生活水平。

商业综合體逐步将成為人们休闲、娱乐的聚集地，完善的基础的设施以及良好的服務，将源源不断的把客流量输送到商业综合體。智能化设备的普及，必将要带个客户网络服務的升级，因此部署良好的基础网络已经成為商业综合體信息化建设的刚需。

1.2 需求分析

此次XX商业综合體网络建设，需要满足以下几点需求：

1.         顾客无線上网體验

2.         无線收银，移动支付

3.         建立顾客交互渠道，提升服務體验

4.         全渠道招募会员，建立会员體系

5.         通过会员运营，提高会员活跃度与黏性

6.         提高营销效率，将流量导入線下

7.         線上交易闭环，提升收入水平

8.         大数据支撑决策，实现精准营销

2.     方案设计

2.1 整體方案架构

2.1.1 方案设计详情

网络系统采用星型拓扑结构形式，无線部分采用二层架构，即核心层-接入层，接入层直接通过POE交换机给无線AP供電。有線部分采用三层架构，即核心层-汇集层-接入层，接入交换机可单独分配商业街每商户使用，包括收银系统、门禁系统，IP摄像头节点等。通过虚拟网设置，可将各套网络划分為不同规模和数量的虚拟子网，以满足各商户自身不同使用需求。通过接入层的灵活跳線，灵活接入各个商户之中。

综合业務网关：采用RG-NBR-E系列的出口网关，不仅是可以满足顾客上网及通过智能流控，提高上网體验，还是有線无線网络的认证网关；内置Portal服務器，配合总部的云营销认证平台（MCP），实现客人的认证上网。

防火墙：出口位置部署RG-WALL 1600系列防火墙，通过高性能的防病毒、防攻击、IPS等功能，实现深度状态检测、外部攻击防范、应用层过滤等，可以有效保证酒店网络的安全。

核心交换机：采用RG-S7805系列高性能的模块化万兆交换机，通过虚拟化技术，可将多台交换机虚拟成一台，提高核心的稳定性，保障商业街有線无線办公网、监控网等各个网络系统的相互独立，互不影响。

接入层交换机：不同的业務网络采用不同的接入交换机。有線网络采用RG-S2928G-S全千兆二层网管交换机，保证有線网络的高速、安全的转发；无線网络系统采用具有POE供電功能的RG-S2528G-24P全千兆网管接入交换机，為商业體无線网络提供高速、安全的转发；

室内无線：采用RG-RAP系列AP,让信号满格，实现室内的无死角信号覆盖；

公共區域：采用RG-RAP系列的放装型AP,其高带机量，满足休息區、室外餐饮、活动等人员密集型场景；

无線控制器：RG-RAC系列无線控制器旁路部署，即可以进行集中转发，也可根据需要做本地转发；

大数据营销平台：MCP

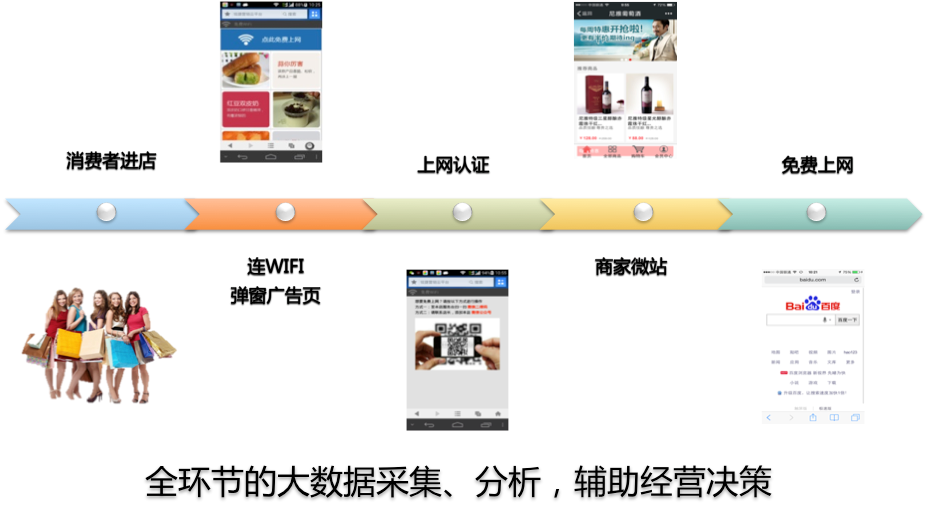

大数据营销云平台的核心流程主要是消费者进入商业街，连入WIFI，浏览广告页面，选择认证方式（手机短信或微信认证），认证通过后跳转至商业街微站（比如商家的官网）进行深入互动，最后顾客可以免费上网。同时基于全流程的大数据采集分析，能够帮助商家经营决策。

大数据分析系统：RBIS

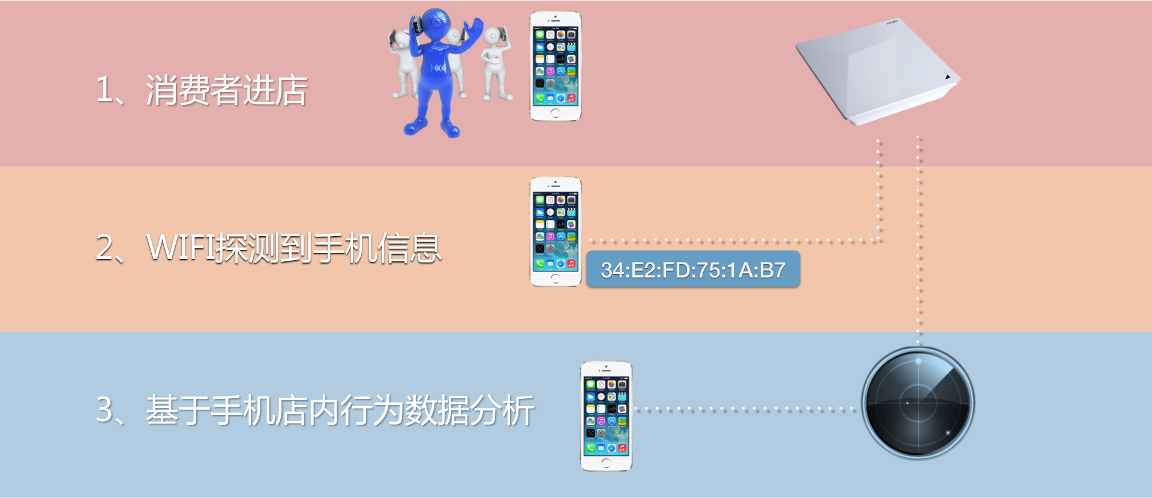

在整个商业街部署WIFI网络后，能够实时对开启WIFI功能的智能手机进行扫描检测，基于采集的数据进行多维度的分析，能够让商业街对顾客的行為习惯有更多的了解，便于商业街进行综合的分析，改善经营决策。
