在当今的网络规划中，VLAN(虚拟局域网)的设计是必不可少的，在考虑网络安全性能和传输速度的同时VLAN 间的通信问题也是十分重要的一个环节，当前可以使用交换机实现VLAN间的通信！

目前市场上有许多三层以上的交换机，在这些交换机中，厂家通过硬件或软件的方式将路由功能集成到交换机中，交换机主要用于园區网中，园區网中的路由比较简单，但要求数据交换的速度较快，因此在大型园區网中用交换机代替路由器已是不争的事实。用交换机代替路由器实现VLAN间通信的方式也有两种，其一，就是启用交换机的路由功能，这种方式的实现方法可采用以上介绍的路由器方式的任一种。其二，是利用某些高端交换机所支持的专用VLAN功能来实现VLAN间的通信。下面就对这种方式作重点介绍。

    专用VALN将端口分為混杂端口、隔离端口和群體端口三类，只有混杂端口能够和路由器或三层交换机连接。对应混杂端口的VLAN称為Prim ry VLAN，它可以和映射到混杂端口的所有隔离VLAN(Isol ted VLAN)的端口及群體VLAN(Community VLAN)的

    端口通信。Community VLAN的端口除了可以和Prim ry VLAN通信外，内部端口间也可以相互通信。Isol tedVLAN内的端口只能和Prim ry VLAN的端口通信外，内部端口间是互相隔离的。

    专用VLAN在城域网建设中得到了广泛的应用，一个专用VLAN 不需要多个VLAN和IP子网就提供了具备第二层数据通信安全性的连接，所有的用户都接入专用VLAN，从而实现了所有用户与缺省网关的连接，而与专用VLAN内的其它用户没有任何访问，专用VLAN同样具有控制广播域的作用。

实战经验

正本安防在华西文體中心项目中有采用优特普交换机，项目中网络划分多个VLAN，那么交换机的相应端口需要配置允许多个VLAN通过。优特普带VLAN功能的交换机相应端口开启trunk模式，配置VLAN和VLAN转发表后，VLAN是无法穿过该端口的。需要升级成修改过的固件，才能正常使用 。

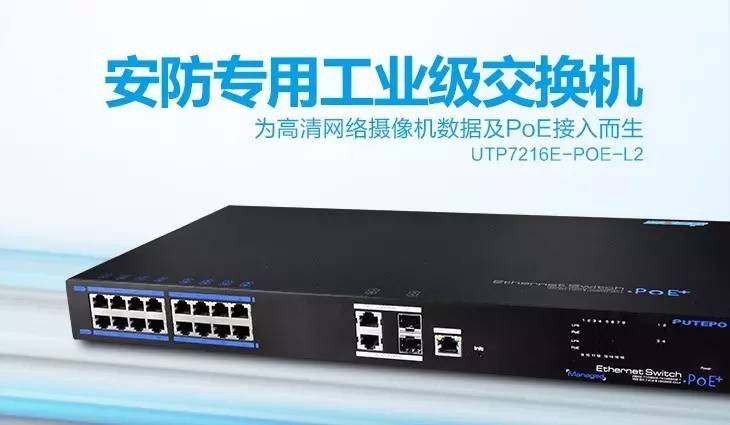

经我们反复测试在优特普交换机中UTP7216E-POE-L2和UTP7224E-POE-L2这两款型号实现。由此可见优特普交换机在视频监控应用领域中，NO Problem!

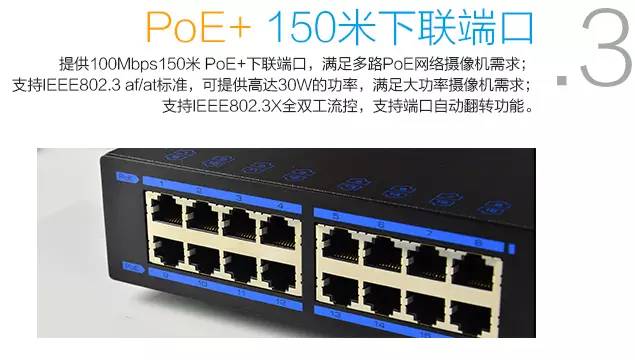

优特普16口PoE网络接入交换机

希望这篇文章对你能有所帮助
