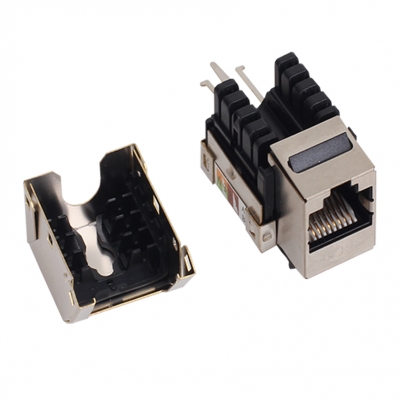

超五类屏蔽模块

个

1：产品特征

   主體采用进口高性能阻燃聚碳酸脂材料，符合UL94V-0防火要求。

   采用全方位屏蔽外壳设计，黄铜镀镍，有效防止EMI干扰

   双用端子，适用110和科隆打線方式，施工更快捷同时保证了连接方式的通用性和连接的可靠性

   打線端子保护盖方便维护，确保芯線可靠端接并防止松脱，支持垂直进線和侧面进線两种进線方式

   传输性能参数满足ISO/IEC 11801和TIA/EIA 568－B.2超五类标准

   通过金针、端子和印刷電路的连续阻抗分析，实现最佳阻抗匹配关系

   金针整體50μi镀金，防止表面氧化，提高接触性能，保证性能及使用寿命

   IDC端接簧片，优质磷青铜，整體镀镍，保证端接次数超250次

   兼容宇洪所有系列面板和屏蔽地插

2.電气特性

   直流電阻：≤300mΩ

   接触電阻：≤20mΩ

   耐压强度1000V(AC750V) 1min 无击穿和飞弧

   绝缘電阻≥1000MΩ

3.物理特性

   金针：磷青铜、整體50μi镀金

   IDC端子：磷青铜、整體镀镍、卡接22-26AWG导體

   插头与插座的插合次数≥750次

   导線端接次数≥250次

   信息模块主體：阻燃聚碳酸脂 UL 94V-0，黑色

   保护盖：阻燃聚碳酸脂 UL 94V-0

   屏蔽层：黄铜镀镍

   工作温度: -25℃～60℃

4.生产标准及规范

   ISO/IEC 11801

   TIA/EIA-568-B.2-1

   EN50173

   UL 94V-0

5、应用

   结构化布線的数据传输電缆,传输数字及语音、数据和视频信号。

   電磁环境复杂、强干扰场所(如：雷达站、大型配電机房、医院放射科、大型工厂及场矿等)

   高保密单位(如政府机关、政法行政、公安、武警、边防、军队及其它保密单位)

   尤其适合所有D级链路和Cat.5e的应用：

n  IEEE802.3（10Base-T 10M以太网）

n  IEEE802.3U（100Base-TX 100M以太网）

n  IEEE802.3ab（1000Base-T 1000M以太网）

n  ATM 155Mbit/s或ATM622或更高

支持所有针对5e类或更低级别布線系统设计的应用

6、包装数量：

每箱数量10盒，每盒装50个，单盒热封膜包装，每箱数量500个。
